ProsKit SS-331 Desoldering Station Air Compressor Mod
Είχα αγοράσει αυτόν τον σταθμό αποκόλλησης (Proskit Ss-331) εδώ και κάμποσα χρόνια, και η αλήθεια είναι ότι έκανε “κάπως” την δουλειά του, μέχρι που χρειάστηκε να αποκολλήσω γύρω στα 80 pins από μία πλακέτα με αρκετά “βαρύ” ground plane…
Μάταια προσπαθούσα να αποκολλήσω τα pins…
Το μόνο που κατάφερνε να κάνει ήταν να ζεσταίνει λίγο την κόλληση, και να μην ρουφάει τίποτα…
Η επισκευή έπρεπε να γίνει άμεσα, ο πελάτης περίμενε να πάρει πίσω το ABS module που είχε φέρει για επισκευή…

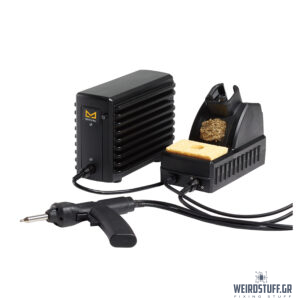

Έτσι λοιπόν χαζεύοντας στο site της Metcal, και λίγο πριν πατήσω το add to cart για το MFR-1150 (780 euro!!), πήρε το μάτι μου την μαγική λέξη Venturi !!! Μου ήρθε λοιπόν η φανταστική ιδέα να δοκιμάσω να μετατρέψω το “Άχρηστο” Proskit σε ένα σταθμό αποκόλλησης αντάξιο του metcal MFR-1150 με ελάχιστα χρήματα.
Έχοντας ένα 3d printer, και πριν παραγγείλω τα εξαρτήματα που θα χρειαζόμουν από την μακρινή Κίνα (ο πελάτης είχε το αυτοκίνητο σε ακινησία και βιαζόταν), αποφάσισα να τυπώσω ένα venturi που βρήκα στο internet
Μετά από 20 λεπτά στον 3d printer, σύνδεσα την μία άκρη στο πιεστικό αέρα και την άλλη άκρη στο σωλήνα αναρρόφησης του Proskit kαι όπως το είχα φανταστεί, δούλεψε με την πρώτη δοκιμή!
Ολοκληρώνοντας την επισκευή της πλακέτας ABS, άρχισα να ψάχνω στο Aliexpress τα εξαρτήματα που χρειαζόμουν για να αυτοματοποιήσω το “άνοιγμα” του αέρα και να αυξήσω την “δύναμη” του κενού που είχα στη μύτη του σταθμού αποκόλλησης…
Παράγγειλα λοιπόν (affiliate links):

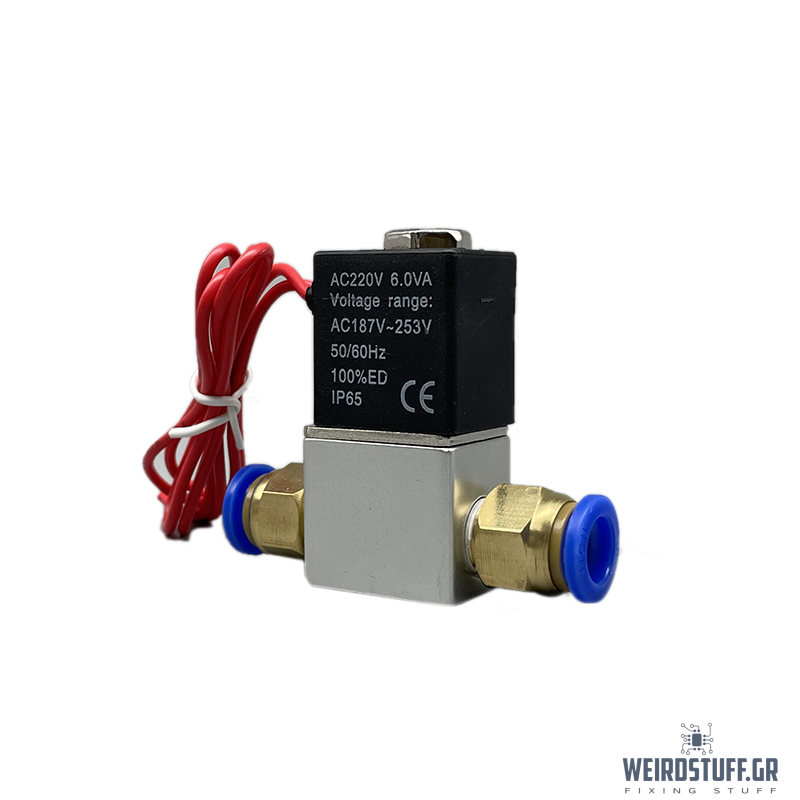

12V Electric Solenoid Valve, Normally Closed

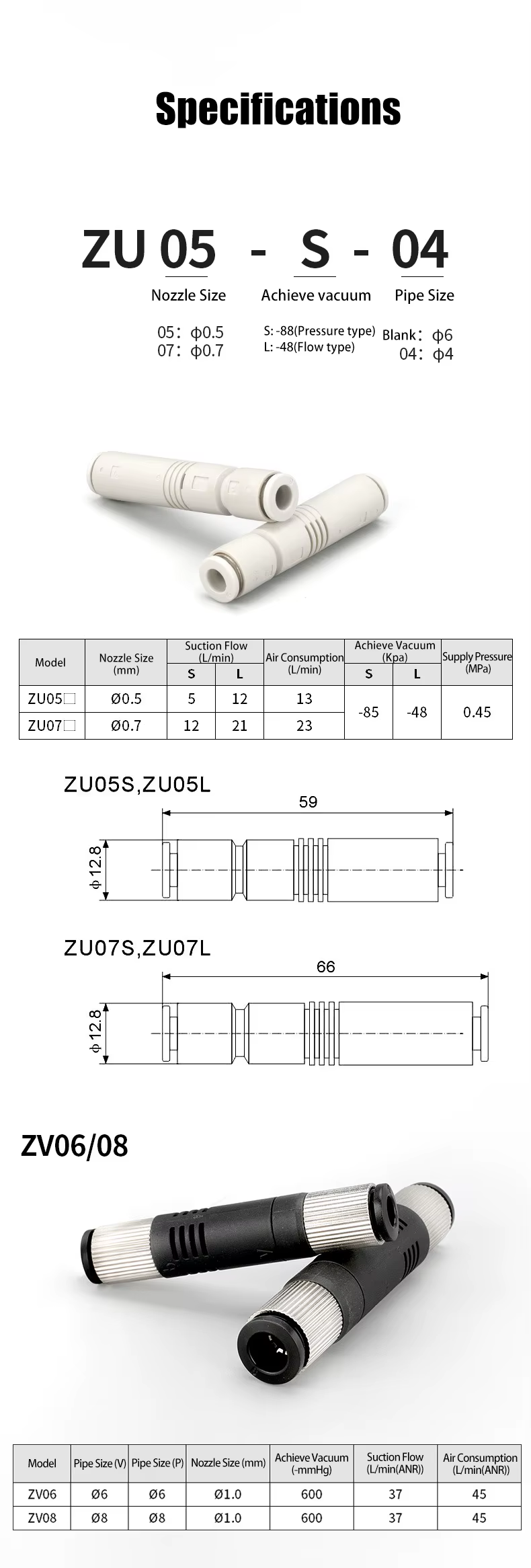

Vacuum Generator SMC Type ZU07S

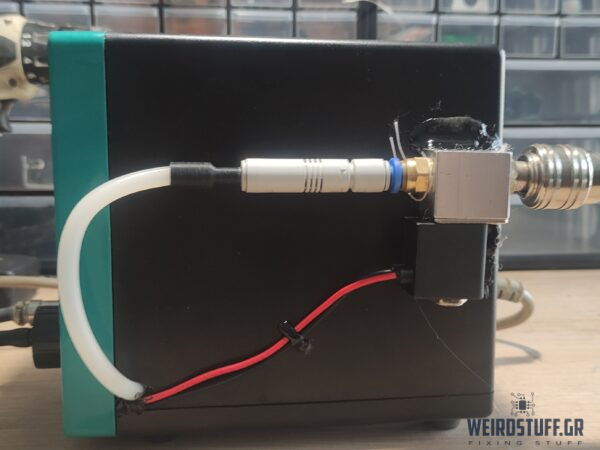

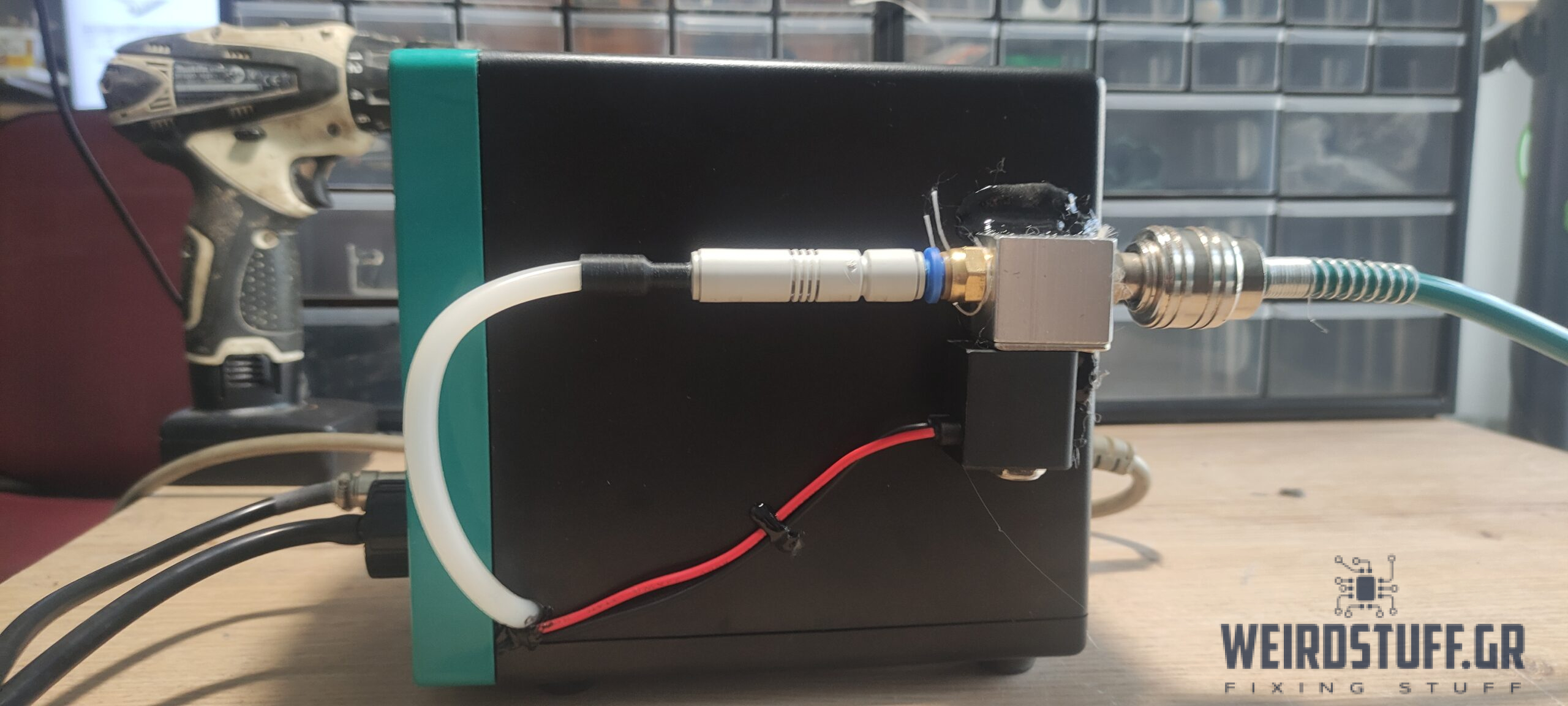

και μόλις ήρθαν, άνοιξα το proskit, αποσύνδεσα τα 2 καλώδια από την εσωτερική αντλία και σύνδεσα τα καλώδια της ηλεκτροβάνας (12V Electric Solenoid Valve, Normally Closed) στα καλωδια που τροφοδοτούσαν την αντλία, και σύνδεσα το σωλήνα της αναρρόφησης στην γεννήτρια κενού (Vacuum Generator SMC Type ZU07S).

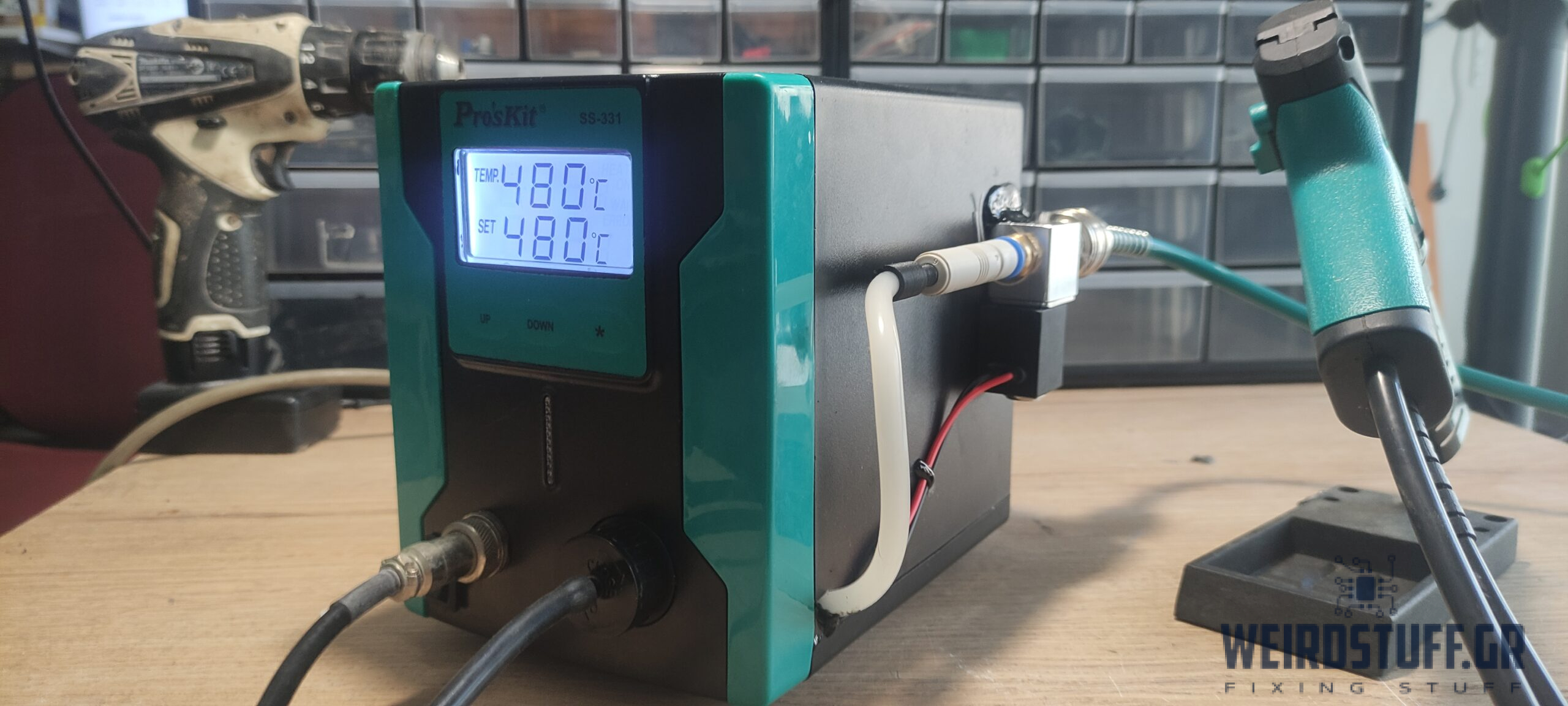

Με αυτή την μετατροπή, πατώντας την σκανδάλη, ανοίγει η παροχή αέρα και μέσω της γεννήτριας κενού ο σταθμός αποκόλλησης “ρουφάει” με 85Kpa, όσο και το πανάκριβο Metkal MFR-1150. Συνολικό κόστος μετατροπής : 15euro!
